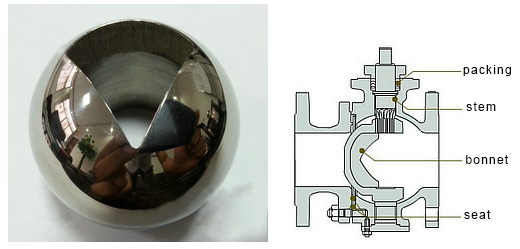

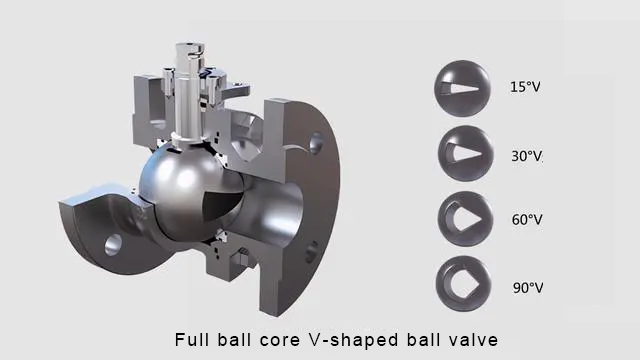

សន្ទះបាល់មានរចនាសម្ព័ន្ធជាច្រើន ប៉ុន្តែពួកគេជាមូលដ្ឋានដូចគ្នា។ ផ្នែកបើក និងបិទគឺជាស្នូលស្វ៊ែរមូល ដែលភាគច្រើនផ្សំពីកៅអីសន្ទះ បាល់ ចិញ្ចៀនផ្សាភ្ជាប់ ដើមសន្ទះបិទបើក និងឧបករណ៍ប្រតិបត្តិការផ្សេងទៀត។ ដើមសន្ទះបង្វិល 90 ដឺក្រេដើម្បីសម្រេចបាននូវការបើក និងបិទវ៉ាល់។ សន្ទះបាល់ត្រូវបានប្រើនៅលើបំពង់បង្ហូរដើម្បីបិទ ចែកចាយ គ្រប់គ្រងលំហូរ និងផ្លាស់ប្តូរទិសដៅលំហូរនៃមធ្យម។ សន្ទះបិទបើកប្រើទម្រង់នៃការផ្សាភ្ជាប់កន្លែងអង្គុយខុសៗគ្នាទៅតាមលក្ខខណ្ឌការងារផ្សេងៗគ្នា។ តួនៃសន្ទះបាល់ប្រភេទ O ត្រូវបានបំពាក់ដោយបាល់មួយដែលមានរន្ធកណ្តាលតាមរន្ធដែលមានអង្កត់ផ្ចិតស្មើនឹងអង្កត់ផ្ចិតនៃបំពង់។ បាល់អាចបង្វិលនៅក្នុងកន្លែងផ្សាភ្ជាប់។ មានរង្វង់យឺតមួយនៅលើភាគីទាំងសងខាងក្នុងទិសដៅនៃបំពង់។ សន្ទះបាល់ប្រភេទ V មានរចនាសម្ព័ន្ធរាងអក្សរ V ។ ស្នូលសន្ទះបិទបើកគឺជាសែលស្វ៊ែរ 1/4 ដែលមានស្នាមរន្ធរាងអក្សរ V ។ វាមានសមត្ថភាពលំហូរធំ ជួរលៃតម្រូវបានធំ កម្លាំងកាត់ និងអាចបិទយ៉ាងតឹង។ ជាពិសេសវាស័ក្តិសមសម្រាប់លក្ខខណ្ឌវត្ថុរាវដែលសម្ភារៈមានសរសៃ។

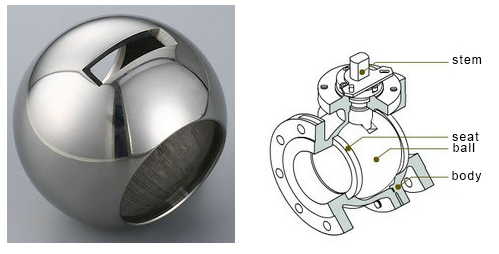

1. រចនាសម្ព័ន្ធវ៉ាល់បាល់ប្រភេទ O៖



សន្ទះបាល់ប្រភេទ O គ្រប់គ្រងទិសដៅរបស់ឧបករណ៍ផ្ទុកដោយ y បង្វិលបាល់ 90° ជាលទ្ធផល រន្ធតាមរយៈរន្ធអាចត្រូវបានផ្លាស់ប្តូរ ដោយហេតុនេះអាចដឹងពីការបើក និងបិទនៃសន្ទះបាល់។ សន្ទះបាល់ប្រភេទ O ទទួលយកការរចនាអណ្តែត ឬថេរ។ ផ្នែកផ្លាស់ទីដែលទាក់ទងត្រូវបានផលិតចេញពីវត្ថុធាតុរំអិលដោយខ្លួនឯងជាមួយនឹងមេគុណកកិតតូចបំផុត ដូច្នេះកម្លាំងបង្វិលជុំប្រតិបត្តិការគឺតូច។ លើសពីនេះទៀតការផ្សាភ្ជាប់រយៈពេលយូរនៃខាញ់នៃការផ្សាភ្ជាប់ធ្វើឱ្យប្រតិបត្តិការមានភាពបត់បែន។ គុណសម្បត្តិផលិតផលរបស់វាមានដូចខាងក្រោម៖

• សន្ទះបាល់ប្រភេទ O មានភាពធន់ទ្រាំនឹងសារធាតុរាវតូច

សន្ទះបាល់ជាទូទៅមានរចនាសម្ព័ន្ធពីរ: អង្កត់ផ្ចិតពេញនិងអង្កត់ផ្ចិតកាត់បន្ថយ។ មិនថារចនាសម្ព័ន្ធណាក៏ដោយ មេគុណធន់នឹងលំហូរនៃសន្ទះបាល់គឺតូច។ សន្ទះបាល់ធម្មតាគឺត្រង់ឆ្លងកាត់ ដែលត្រូវបានគេស្គាល់ថាជា សន្ទះបាល់ពេញ។ អង្កត់ផ្ចិតនៃឆានែលគឺស្មើនឹងអង្កត់ផ្ចិតខាងក្នុងនៃបំពង់ហើយការបាត់បង់ភាពធន់ទ្រាំគឺមានតែភាពធន់ទ្រាំនឹងការកកិតនៃបំពង់ដែលមានប្រវែងដូចគ្នា។ សន្ទះបាល់នេះមានភាពធន់ទ្រាំទឹកតិចបំផុតនៃសន្ទះបិទបើកទាំងអស់។ មានវិធីពីរយ៉ាងដើម្បីកាត់បន្ថយភាពធន់នៃប្រព័ន្ធបំពង់៖ មួយគឺកាត់បន្ថយអត្រាលំហូរសារធាតុរាវដោយការបង្កើនអង្កត់ផ្ចិតបំពង់ និងអង្កត់ផ្ចិតនៃសន្ទះបិទបើកដែលនឹងបង្កើនថ្លៃដើមប្រព័ន្ធបំពង់យ៉ាងច្រើន។ ទីពីរគឺកាត់បន្ថយការតស៊ូក្នុងតំបន់នៃសន្ទះបិទបើក ហើយសន្ទះបាល់គឺជាជម្រើសដ៏ល្អបំផុត។

• សន្ទះបាល់ប្រភេទ O ប្តូរបានលឿន និងងាយស្រួល

សន្ទះបាល់គ្រាន់តែត្រូវបង្វិល 90 ដឺក្រេដើម្បីបើកឬបិទពេញលេញដូច្នេះវាអាចបើកនិងបិទបានយ៉ាងឆាប់រហ័ស។

• សន្ទះបាល់ប្រភេទ O មានដំណើរការបិទជិតល្អ។

កៅអីបាល់ភាគច្រើនត្រូវបានផលិតពីវត្ថុធាតុយឺតដូចជា PTFE ដែលជារឿយៗត្រូវបានគេហៅថា Soft-sealing ball valves ។ សន្ទះបិទភ្ជាប់ទន់មានដំណើរការផ្សាភ្ជាប់ល្អ និងមិនទាមទារភាពរដុបខ្ពស់ និងភាពត្រឹមត្រូវនៃដំណើរការនៃផ្ទៃបិទភ្ជាប់សន្ទះបិទបើក។

• វ៉ាល់បាល់ប្រភេទ O មានអាយុកាលបំរើសេវាកម្មបានយូរ

ដោយសារតែ PTFE/F4 មានលក្ខណៈសម្បត្តិរំអិលដោយខ្លួនឯងបានល្អ មេគុណកកិតជាមួយស្វ៊ែរគឺតូច។ ដោយសារតែបច្ចេកវិជ្ជាកែច្នៃប្រសើរឡើង ភាពរដុបនៃបាល់ត្រូវបានកាត់បន្ថយ ដោយហេតុនេះបង្កើនអាយុកាលសេវាកម្មរបស់សន្ទះបាល់។

• O-type ball valve មានភាពជឿជាក់ខ្ពស់។

គូផ្សាភ្ជាប់នៃបាល់និងសន្ទះបិទបើកនឹងមិនទទួលរងពីការកោស, ការពាក់យ៉ាងឆាប់រហ័សនិងកំហុសផ្សេងទៀត;

បន្ទាប់ពីដើមសន្ទះត្រូវបានផ្លាស់ប្តូរទៅជាប្រភេទដែលភ្ជាប់មកជាមួយ, ហានិភ័យគ្រោះថ្នាក់ដែលដើមសន្ទះអាចហើរចេញដោយសារតែការបន្ធូរនៃក្រពេញវេចខ្ចប់នៅក្រោមសកម្មភាពនៃសម្ពាធសារធាតុរាវបានលុប;

សន្ទះបាល់ដែលមានរចនាសម្ព័ន្ធប្រឆាំងនឹងឋិតិវន្ត និងធន់នឹងភ្លើង អាចត្រូវបានប្រើនៅក្នុងបំពង់បង្ហូរប្រេង ឧស្ម័នធម្មជាតិ និងឧស្ម័នធ្យូងថ្ម។

     ស្នូលសន្ទះបិទបើក (បាល់) នៃសន្ទះបាល់ប្រភេទ O មានរាងស្វ៊ែរ។ តាមទស្សនៈរចនាសម្ព័នកៅអីបាល់ត្រូវបានបង្កប់នៅក្នុងកៅអីនៅផ្នែកម្ខាងនៃតួសន្ទះបិទបើកនៅពេលផ្សាភ្ជាប់។ ផ្នែកផ្លាស់ទីដែលទាក់ទងត្រូវបានផលិតចេញពីវត្ថុធាតុរំអិលដោយខ្លួនឯងជាមួយនឹងមេគុណកកិតតូចបំផុត ដូច្នេះកម្លាំងបង្វិលជុំប្រតិបត្តិការគឺតូច។ លើសពីនេះទៀតការផ្សាភ្ជាប់រយៈពេលយូរនៃខាញ់នៃការផ្សាភ្ជាប់ធ្វើឱ្យប្រតិបត្តិការមានភាពបត់បែន។ ជាទូទៅត្រូវបានប្រើសម្រាប់ការលៃតម្រូវទីតាំងពីរ លក្ខណៈលំហូរគឺបើករហ័ស។

នៅពេលដែលសន្ទះបាល់ប្រភេទ O ត្រូវបានបើកយ៉ាងពេញលេញ ភាគីទាំងសងខាងមិនមានការស្ទះ បង្កើតជាឆានែលត្រង់ជាមួយនឹងការផ្សាភ្ជាប់ពីរផ្លូវ។ វាមានដំណើរការ "សម្អាតដោយខ្លួនឯង" ល្អបំផុត និងសមរម្យសម្រាប់ឱកាសកាត់ពីរទីតាំងនៃមេឌៀដែលមិនស្អាតជាពិសេស និងមានជាតិសរសៃ។ ស្នូលបាល់តែងតែបង្កើតការកកិតជាមួយសន្ទះបិទបើកក្នុងអំឡុងពេលដំណើរការបើក និងបិទសន្ទះបិទបើក។ ក្នុងពេលជាមួយគ្នានេះ ការផ្សាភ្ជាប់រវាងស្នូលសន្ទះបិទបើក និងសន្ទះបិទបើកត្រូវបានសម្រេចដោយកម្លាំងផ្សាភ្ជាប់មុននៃការរឹតបន្តឹងនៃកៅអីសន្ទះដែលចុចប្រឆាំងនឹងស្នូលបាល់។ ទោះជាយ៉ាងណាក៏ដោយ ដោយសារតែកៅអីសន្ទះបិទជិតទន់ លក្ខណៈសម្បត្តិមេកានិច និងរូបវន្តដ៏ល្អឥតខ្ចោះធ្វើឱ្យដំណើរការនៃការផ្សាភ្ជាប់របស់វាល្អជាពិសេស។
